el檢測儀產品簡介：
el檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可跟高的幫助用戶完成產品質量檢測把控生產與安裝風險。

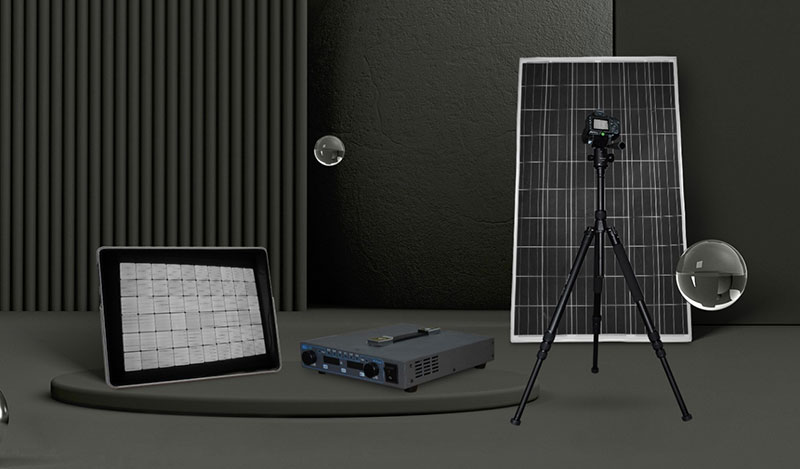

el檢測儀搭載1600萬級紅外相機可有效幫助用戶完成光伏板質量檢測，整機配備更為輕便的測試電源與三腳架模塊，攜帶運輸更為便捷，并且不受航空攜帶影響。
el檢測儀應用場景：

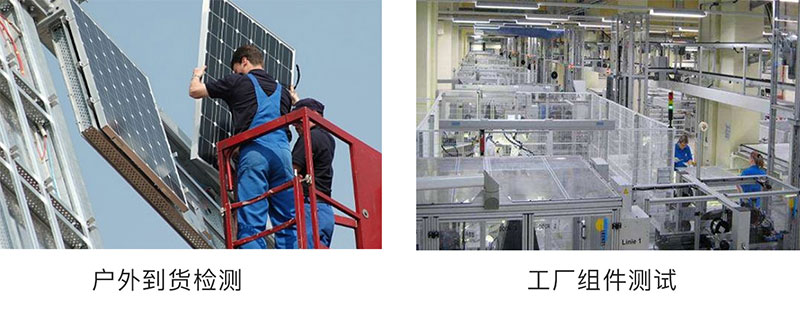

適用于光伏電站組件到貨檢，以及倉庫/實驗室/工廠的組件質量檢測。
el檢測儀可識別缺陷類型：
| 隱裂 | 破片 | 碎片 | 斷柵 | 黑心 | 虛焊 |
| 工藝污染 | 低效率片 | 黑邊 | 燒結 | 過刻 | 穿孔 |
el檢測儀產品特點優勢：
1、攜帶便捷適用于移動式電站測試
2、全自動對焦精度更高清晰度更好
3、1600萬級紅外相機畫質更透徹
4、程控恒流電源現場檢測更為安全穩定
5、平板電腦圖傳查看無需相機查看檢測圖像
6、1.5米輕型三腳架移動輕便簡單
7、整機模塊低至5kg，背包輕便攜帶
el檢測儀應用領域：
| 場景 | 工廠組件、倉庫組件、電站現場組件安裝前測試、 |
| 測試 | 白天：戶外防紅外暗室測試；室內無太陽光環境測試、 夜晚：直接三腳架測試，燈光月光無影響 |
| 對象 | 晶硅組件、薄膜組件（可定制） |
| 數量 | 單塊組件成像檢測 |
el檢測儀規格參數：
| 模塊 | 配置 | 規格 |
| 相機模塊 | 像素 | 1600萬像素 |
| 分辨率 | 4928X3264 | |
| 芯片 | 23.6x15.6mm、CMOS傳感器 | |
| 精度 | 1.5mm/pixel | |
| 光屏蔽 | 燈光、月光、星光、室內輕微太陽光 | |
| 檢測面積 | 3000mm*2000mm | |
| 鏡頭 | 18-55mm | |
| 對焦模式 | 全自動對焦 | |
| 電池 | 700mah | |
| 內存卡 | 32GB、Wi-Fi無線 | |
| 數據線 | 10cm | |
| 電源模塊 | 輸出電流 | 0～10A可調 |
| 電流精度 | 0.1A | |
| 輸出電壓 | 0～60V可調 | |
| 電壓精度 | 0.1V | |
| 控制面板 | LED數顯程控面板 | |
| 功能設置 | 上電參數預設保存；輸出一鍵上電 | |
| 電路保護 | 短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板 | |
| 上電線 | 10cm交流三孔輸入線 | |
| 直流線 | 3m直流輸出線、MC4端口對接組件 | |
| 電腦 | 平板電腦 | 安卓平板 |
| 軟件 | 圖傳APP | 檢測圖片查看與下載 |
| 支架系統 | 檢測支架 | 1.5米鋁合金支架 |
| 檢測云臺 | 支架一體式安裝，360度旋轉 | |
| 使用環境 | 沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境 | |
| 質保售后 | 2年質保、24H響應、72H故障解決方案、備品備件協調 | |
el檢測儀配置清單：
| 序號 | 名稱 | 規格 | 數量 | 單位 |
| 1 | EL相機 | 1600萬像素 | 1 | 臺 |
| 2 | EL紅外鏡頭 | 18-55mm | 1 | 臺 |
| 3 | 平板電腦 | 紐麥 | 1 | 臺 |
| 4 | 圖傳傳輸模塊 | Wi-Fi內存卡 | 1 | 套 |
| 5 | 數據線/充電器 | 標準 | 1 | 套 |
| 6 | 相機電池 | 標準 | 2 | 塊 |
| 7 | 檢測支架 | 1.5米 | 1 | 套 |
| 8 | 直流穩壓電源 | 0～60V、0～10A輸出；AC220供電輸入 | 1 | 臺 |
| 9 | 上電線 | 3米 | 1 | 根 |
| 10 | 設備三防箱 | 標準 | 1 | 套 |
| 11 | EL圖傳APP | 無線查看相機內檢測圖 | 套 | |
| * | 適用場景 | 光伏電站安裝前組件測試；倉庫組件測試； | ||
| * | 其他 | 設備全自動對焦；可航空攜帶 |
