一、邊坡穩定監測雷達系統簡介
邊坡穩定監測雷達是一款基于寬帶MIMO陣列的高精度、便攜式微波干涉測量微變形監測產品，采用非接觸方式對目標體進行高精度的不間斷循環測量，并精確測量被監測目標的位移變化及位移速度，可精準追蹤緩慢、微小的位移，從而實現對被監視目標的全天時、全天候、非接觸、高精度、時空連續的遠程監測，是行業內一款新型高精度測量儀器。
通過遠程掃描監測區域表面，獲取整個區域范圍內的高精度位移量，實現對全區域的連續監測。并通過對掃描結果與預警閾值的對比分析，自動提前預警，以達到提前發現、提前預警、保障安全，降低損失的目的。該產品具有全天時全天候、大范圍、高精度等功特點，適用于露天礦山、水利水電大壩、地質滑坡災害等場景的邊坡形變監測。
二、邊坡穩定監測雷達產品用途
建筑變形監測
邊坡變形監測
礦山變形監測
基坑變形監測
大壩變形監測
三、邊坡穩定監測雷達產品特點
快速部署：儀器部署小于1分鐘
方便快捷：單人安裝操作
測量精度：1mm
適應性強；全天時全天候
使用成本：循環使用
安全風險：無需接近被測區
四、邊坡穩定監測雷達符合規范
《CH/T 3020-2018實景三維地理信息數據激光雷達測量技術規程》
《GJB 6692-2009機載合成孔徑雷達通用規范》
五、邊坡穩定監測雷達性能參數
| 結構形式 | MIMO、滑軌式、旋轉式 |
| 架設方式 | 支持固定、車載等架設方式 |
| 工作頻段 | 5.2-6GHz或24-26GHz |
| 監測信息 | 位移/速度/加速度 |
| 測量距離 | ≥5km |
| 測量精度 | 形變精度 ≤0.1mm |
| 分辨率 | 1km處分辨率≥1㎡ |
| 監測范圍 | 水平 100° 垂直 40° |
| 監測面積 | 視監測距離而定 |
| 尺寸 | 長x寬x高 140cm x 15cm x35cm |
| 重量 | 小于10kG |
| 供電要求 | 支持市電、發電機、太陽能等供電模式 |
| 監測周期 | ≤1s |
| 功耗 | 30W |
| 工作溫度 | -40℃~60℃ |
| 防護等級 | IP67 |

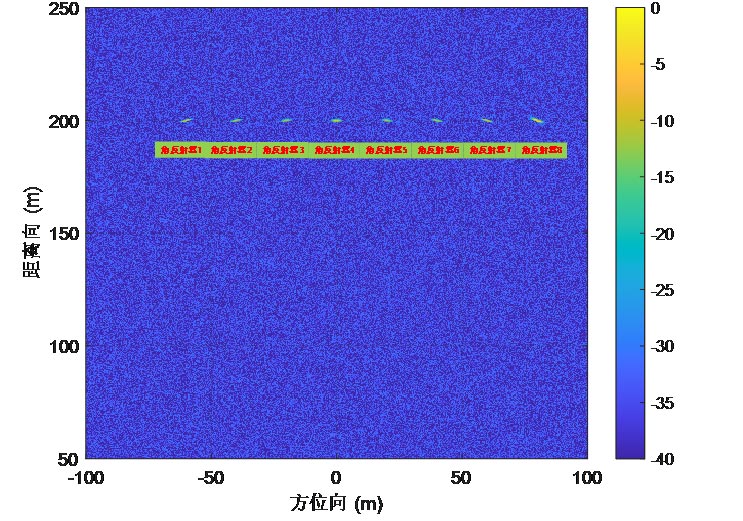

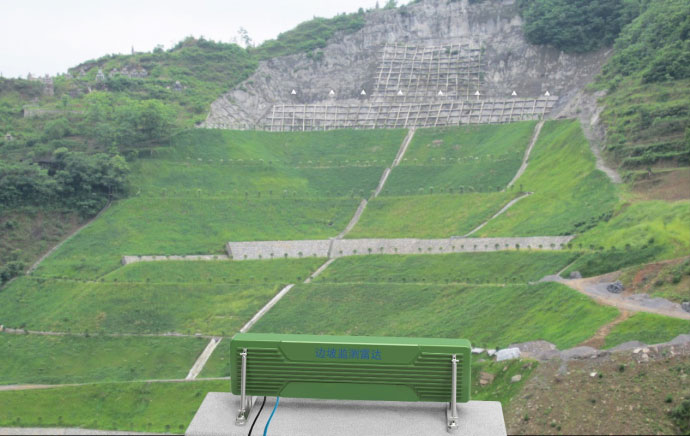

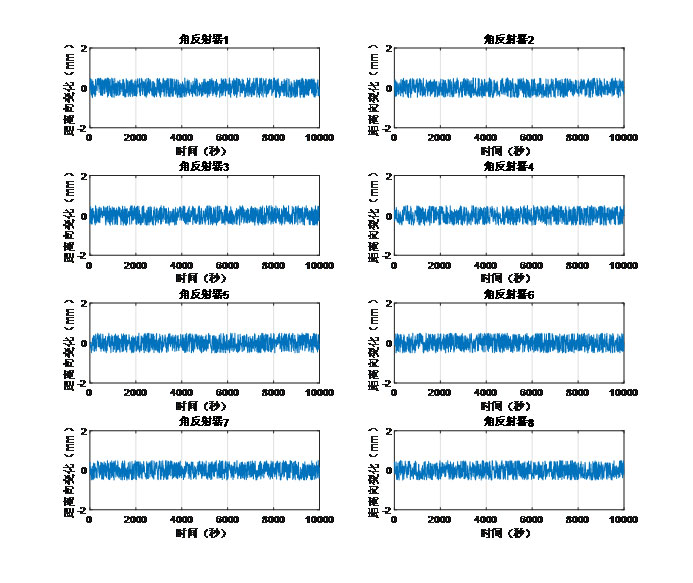

六、邊坡穩定監測雷達應用展示
